Google在2025年8月底的OCP公开发布了他们的第五代CDU Deschutes（德舒特）的设计细节，笔者总结了学习笔记，一直想写篇文章，与业内同行分享下笔者的想法，奈何琐事缠身，在10月初DCW新加坡展会上就给零氪1+1许了承诺，但一直没兑现，趁最近不忙，站在一个CDU研发者和用户的双重视角，把心得总结下：
文章详细介绍了设计技术要求（机械、热、水力、功能、电气、安全等方面），器件供应商信息，生产制造要求，产品的应用场景以及维护和服务等内容。
1，Google首次采用技术开源方式分享CDU设计，算是行业的一次尝试与探索
3，首次提出膨胀罐直通式方案，解决了业内“死水”区域的痛点
1.二次侧输出压头非常高，达到5.5~6.2bar，远超国内不超过3bar的技术要求，推测二次管网存在长距离输送，液冷机柜末端EV阀调节等情况。

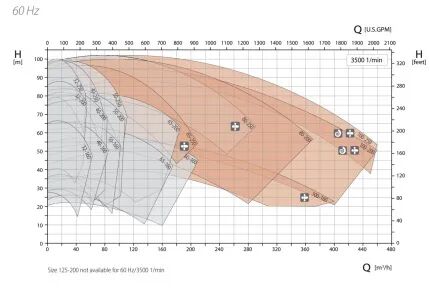

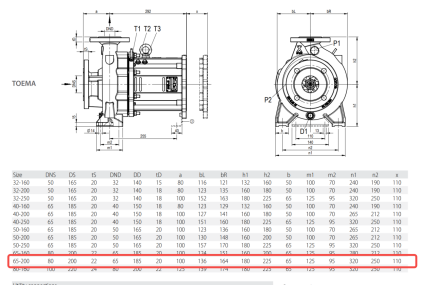

2.水泵采用自密封磁力泵，本次样机采用SPECK（斯贝克）品牌，高扬程水泵。型号为TOEMA65-200（原始文档TOEMA065200，怀疑为笔误），根据性能推测，采用60Hz，转速为3500rpm)。
3.采用3个板式换热器并联的方案，该方案与XDU1350设计理念类似，经过实际研究，在流量/冷量超过一定规格后（根据笔者经验，大约在600kW或者50m³/h左右），多板换并联可以有效降低板换水阻，且实现COSTDOWN，可靠性更高。
4.ATD从过去4~5℃降低至3℃，实际曲线甚至小于2℃，可以实现更久的FreeCooling时长，提升能效。

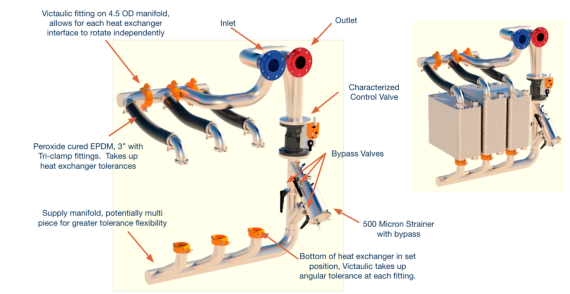

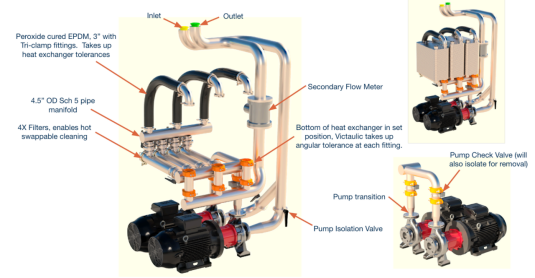

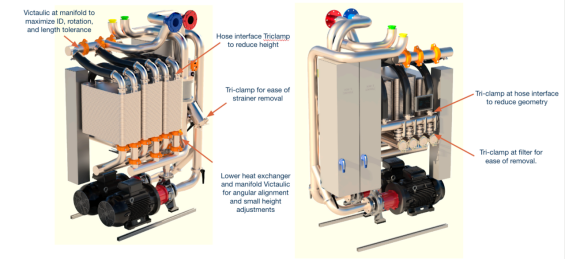

5.采用Victaulic卡箍，配合EPDM软管进行主管路设计。软管连接用了对夹卡盘（Tri-clamp fittings），部分检修蝶阀/板换出口采用Victaulic管道连接系统（角度公差angular tolerance 挠性连接）。
6.钎焊板换特殊设计（品牌为Alf-laval，型号为CB210-276AH）：“躺倒”布置，接口都在一侧，且Alf-laval接管支持Victaulic卡箍接口（下侧），二次侧上进下出不交叉，一次侧下进上出不交叉。笔者认为，随着国外一线品牌（CoolIT，Munter等）使用Victaulic产品，水泵、板换、蝶阀选配Victaulic接口将成为一种技术优势。
7.二次侧主过滤采用3个25~44μm精度过滤器，此外增加1个0.2μm高精度旁滤，旁滤最大流量为11.36lpm。每个过滤器两侧的蝶阀非常紧凑。
8.一次侧过滤器的旁路方案非常紧凑，且所有过滤器采用直角过滤器。
9.直通式膨胀罐或膨胀水箱（Flow-through expansion tank），但是设计图纸中未见此物。根据笔者经验，直通式膨胀罐一直是国内梦寐以求的产品，可以有效去除“死水”区域，避免细菌滋生，希望可以推动膨胀罐厂商做定制开发。
10.压力传感器用无滴漏接头进行热插拔更换，继承了Rittal CDU的产品特点。

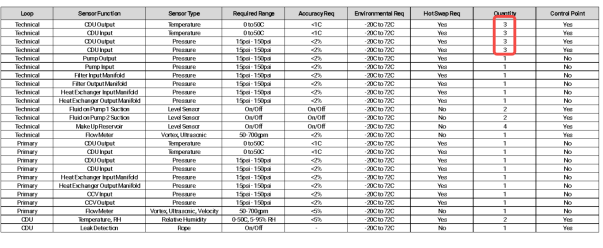

11.参与控制的二次侧进出口温度/压力传感器都用了3个传感器做备份。
12.虽然二次侧提到了pH和电导率传感器，但文中的设计图纸和传感器清单（见上表）均未提及。

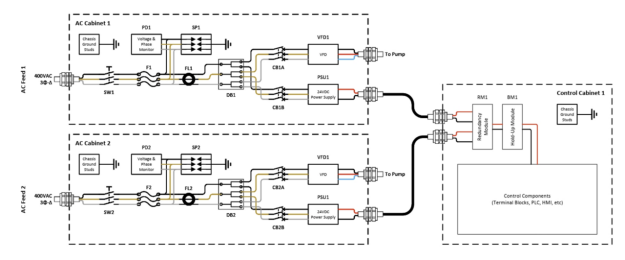

13.配电设计也与国内略有不同，系统中没有ATS，两路供电各自给一台水泵供电，在控制供电方面，跟国内相同：两个PDU+冗余模块给控制器和传感器供电。
14.从上图可以看出，配电增加了两路SPD防雷功能（SP1，SP2），并对电压和相序进行监控（PD1，PD2）。
15.变频器采用ABB品牌ACH580自带谐波治理功能变频器，50%~100%负荷，THDv＜8%，THDi＜20%。
16.一次侧水阀控制，创新性地提出了以ATD为控制目标。
1.换热量“虚标”：规格定义2MW，但实际服务器散热核心指标仅0.95lpm/kW，对应二次侧温差15.2℃，对应1.5lpm/kW指标（二次侧10℃温差），仅为1260kW 换热量（最大1660kW），还是没跳出笔者之前主编白皮书《冷板液冷标准化及技术优化》对CDU换热规格与变压器规格匹配的逻辑。

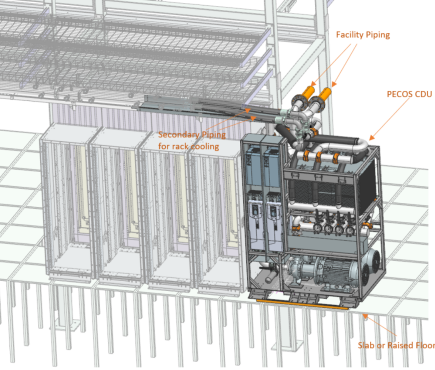

2.应用上采用列间设计方案，前后维护，主要维护面在前侧（即下图电控柜侧），但是宽度方向从传统750mm（CoolIT）/900mm（Vertiv）拓宽到1650mm，也许这就是为什么“虚标”的原因。换一个角度，这款机器从ATD，更大的流量（2500lpm）和二次侧出口压头上，有一定的改进。
3.冗余配置方面，水泵1+1冗余，板换2+1冗余（笔者推测），二次侧过滤器3+1冗余。
4.二次侧流路：回液->二次泵->Victaulic止回阀（3”）->过滤器->EPDM软管（3")->板换->电磁流量计->供液，供回液口都在顶部。
5.一次侧流路：进液->调节水阀->500μm带旁通紧凑过滤器->板换->EPDM管（3")->出液，进出液口也都在顶部。
6.设计图中，没有显示所有传感器，膨胀罐等辅助器件。
7.二次侧没有调节阀，完全靠水泵调节流量，二次侧流量计采用Grundfos AMF900-125 电磁式流量计；从控制策略来看，流量调节完全靠水泵，笔者推测每个机柜出口可能配置了Belimo EV阀，所以对CDU低载低流量诉求不高。
8.一次侧没有用PIV阀，而是用Belimo普通调节球阀B6500，流量计推测采用Wenglor 插入热式流量计的方案。
9.整篇设计方案中均未提及2MW对应的一次侧和二次侧温度工况，二次侧水温范围18~55℃。

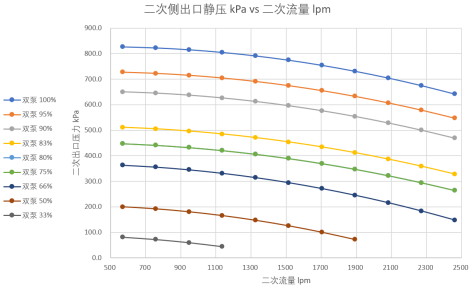

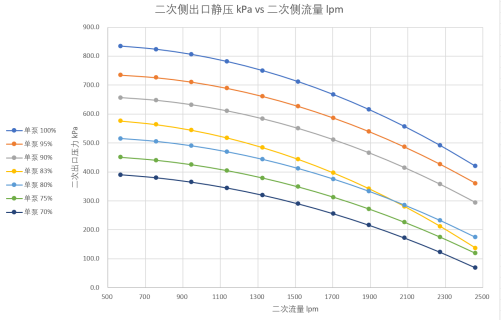

10.笔者将水泵的流量（lpm）-二次侧出口静压（kPa）曲线（介质：PG25，特别说明，PG25由于动力粘度相比水较大，流量会有一定衰减），分享如下：

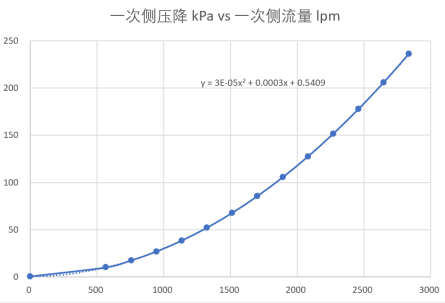

11.一次侧介质为水，水阀100%打开状态下，流量（lpm）-水阻（kPa）曲线及拟合式如下：

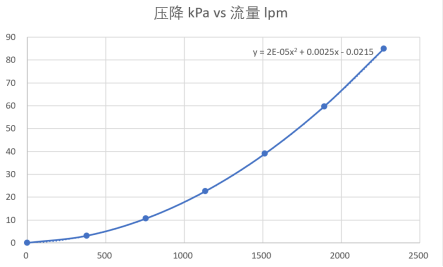

12.二次侧流量（lpm）-水阻（kPa）曲线及拟合式如下：

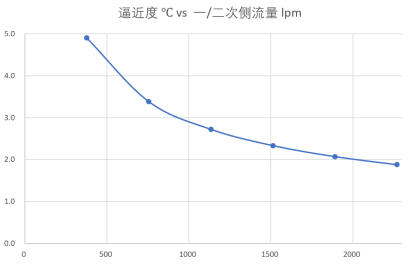

13.2MW情况下，不同一/二次侧流量（lpm，文中未提及，笔者推测一二次侧相同流量）-ATD（℃）的曲线如下：

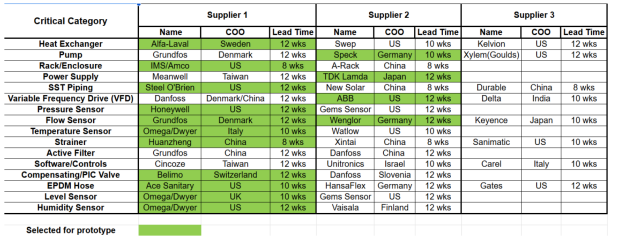

1.列出了主要器件的品牌，产地和货期，其中，板换除了Alf-laval，还推荐了SWEP和Kelvion，水泵除了Speck，还推荐了Grundfos和Xylem（Goulds），EPDM除了Acs Sanitary，还推荐了HansaFlex和Gates等，其中，机柜，过滤器，不锈钢管等还推荐了一些中国本土品牌。

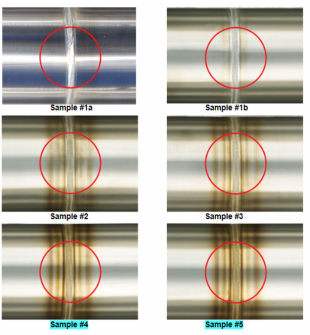

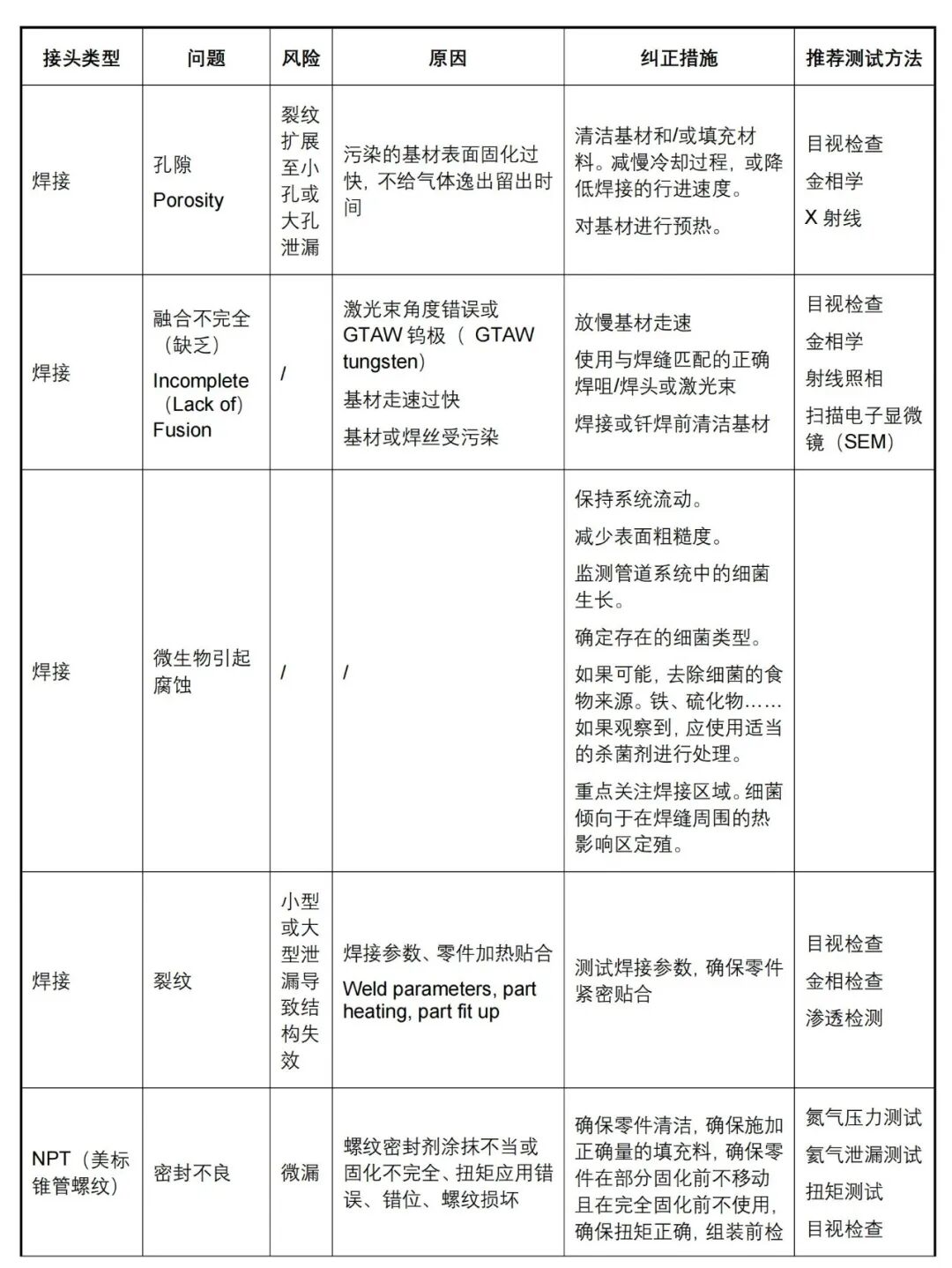

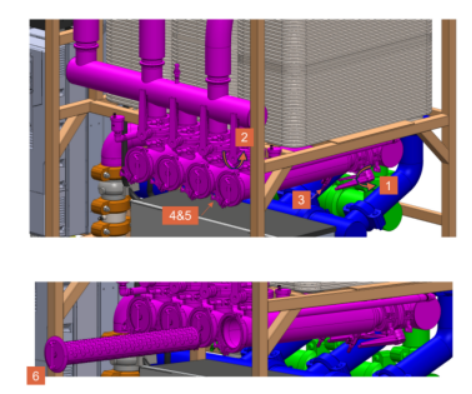

2.给出了管道焊接变色要求，下图中4# 5#是不符合要求的。

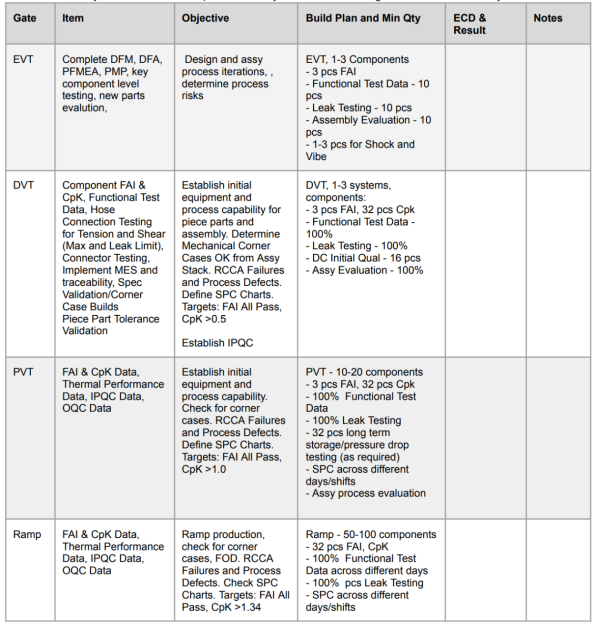

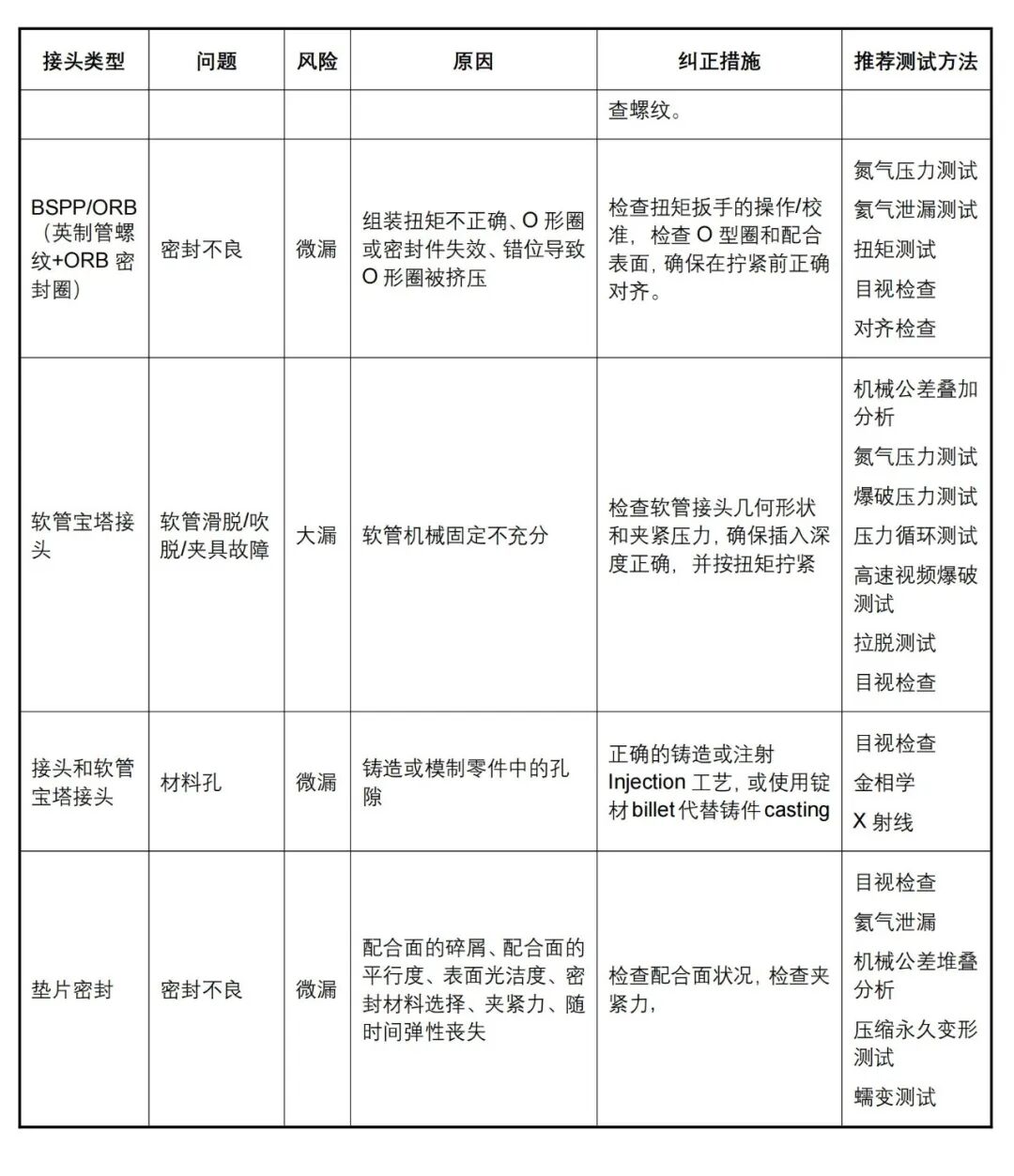

4.对供应商工厂工艺，质量提出了明确的考核要求，并按EVT（工程验证测试），DVT（设计验证测试），PVT（生产验证测试），Ramp（量产爬坡）阶段，分别提出了目标和最小产量要求，并针对测试项，给出了测试方法和测试指标。

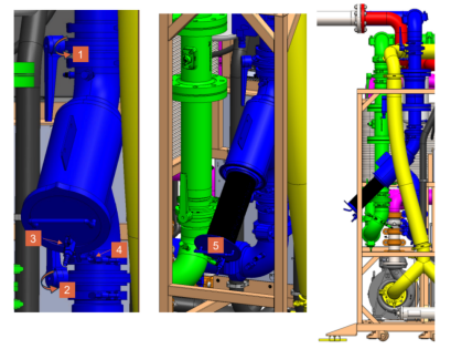

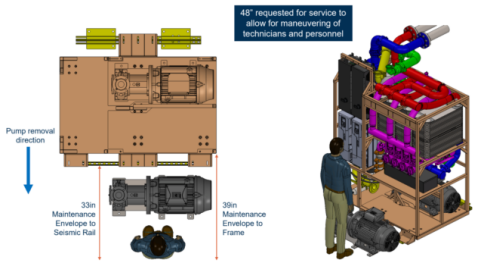

5.在现场维护方面（比如泵更换，过滤器维护），给出了较为细致的指导，堪称用户手册典范。
