高密机房改造项目案例

浙江省某厅改造机房面积约为500平米，机房内目前安装有200只机柜，机柜布置成6排，无冷热通道封闭，机房内IT负载单机柜5kW，机房位于建筑的四层。用户现有数据中心基础设施和机柜内的IT设备已无法满足不断增长的计算和存储需求，需要将低密机柜改造为高密机柜，现考虑在原有机房平面的基础上，并在原机房配电容量允许的范围内，将原机柜全部腾退，改造成若干个高发热密度双排微模块，用户改造后要求数据中心机房具备更灵活的扩展和升级能力，以适应未来不断增长的计算和存储需求。
1.改造思路

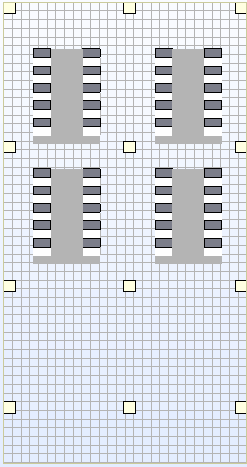

原机房内200个5kW机柜改造成40个25kW高密机柜，改造后机房内可布置4个高密双排微模块（单模块10个柜位）。空调配置方案为列间级精密空调或冷板式液冷空调。 2.列间级精密空调方案

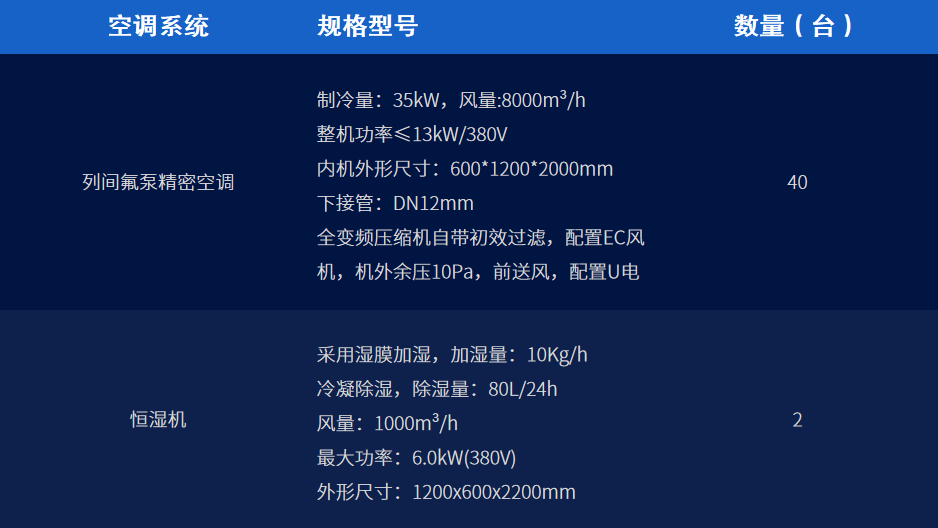

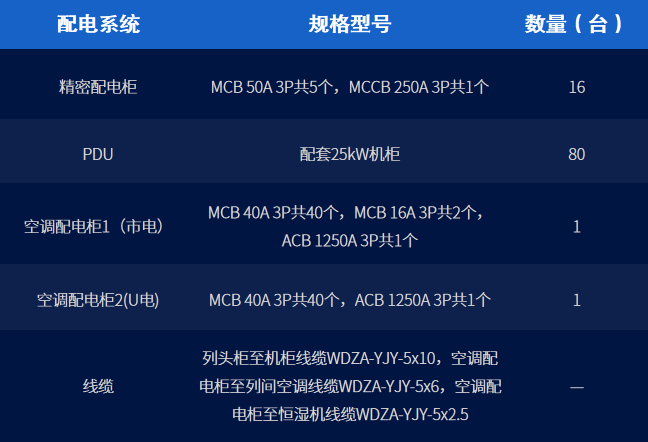

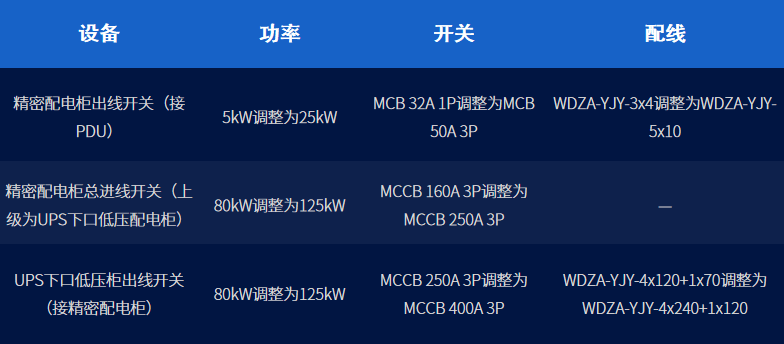

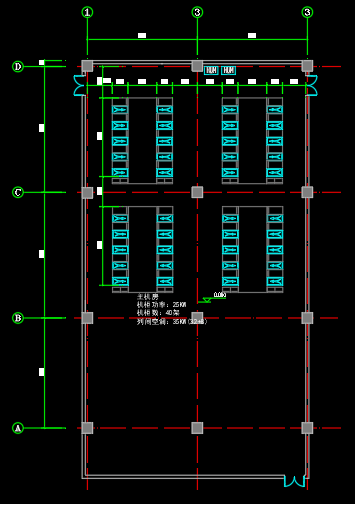

根据设计方案部署4个相同的双排微模块，每个微模块分别部署10（8+2）台列间级精密空调，共40（32+8）台。列间级精密空调单机冷量：35kW；额定风量：8000m³/h；空调设备控制22℃送风，35℃回风；空调背面回风，正面出风；数量总计40台。每座微模块默认位置共10架IT机架，IT机架负载25kW /rack ，机房总计40架IT机架；微模块封闭冷通道，冷通道宽1.8m。该方案布置方案如下图： 列间级精密空调方案具体新增空调设备明细如下： 列间级精密空调方案具体新增配电设备明细如下： 机柜配电调整汇总： 注：变压器、UPS、低压柜的数量及选型不变。

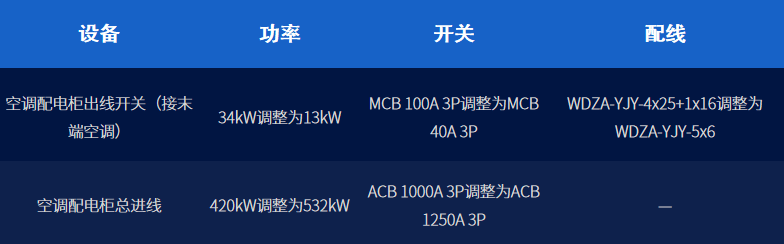

列间布置方案空调配电调整汇总： 注：空调专用变压器、UPS、低压柜数量及选型是否调整，需根据所带其他负荷综合考虑。
